Дълъг цикличен живот
Доказано чрез хиляди цикли на зареждане/разреждане.

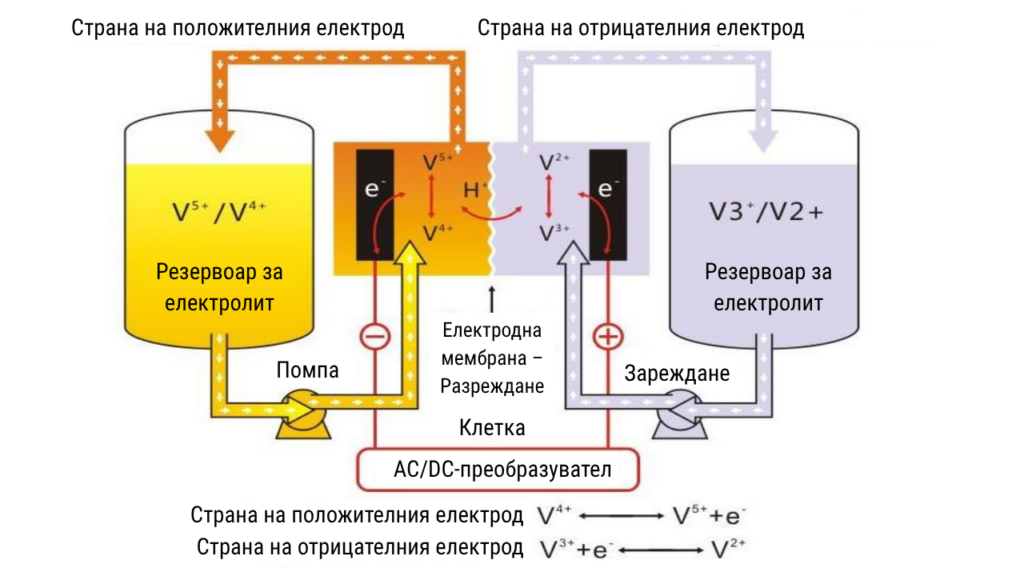

Как работиПринцип на ванадиевия редокс поток
Shanghai Electric · Ванадиева BESS
Технология за съхранение на енергия с поточни батерии на Shanghai Electric
Доставчик на решения за съхранение на енергия с голяма продължителност, изградени с безопасно, екологично и икономично BESS оборудване.
Представяне на технологията – ванадиева редокс поточна батерия (VRB)
Изглед на систематаИнтегриран стек и резервоари
✓
Безопасност
Воден електролит, без риск от експлозия
↻︎
Дълъг експлоатационен цикъл
>20 г., >20 000 цикъла
▣
Без затихване
100% рециклируем електролит
⊞
Разширение
Модулна мощност и капацитет
♻︎
Без замърсяване
Изобилие от суровини, екологично чист

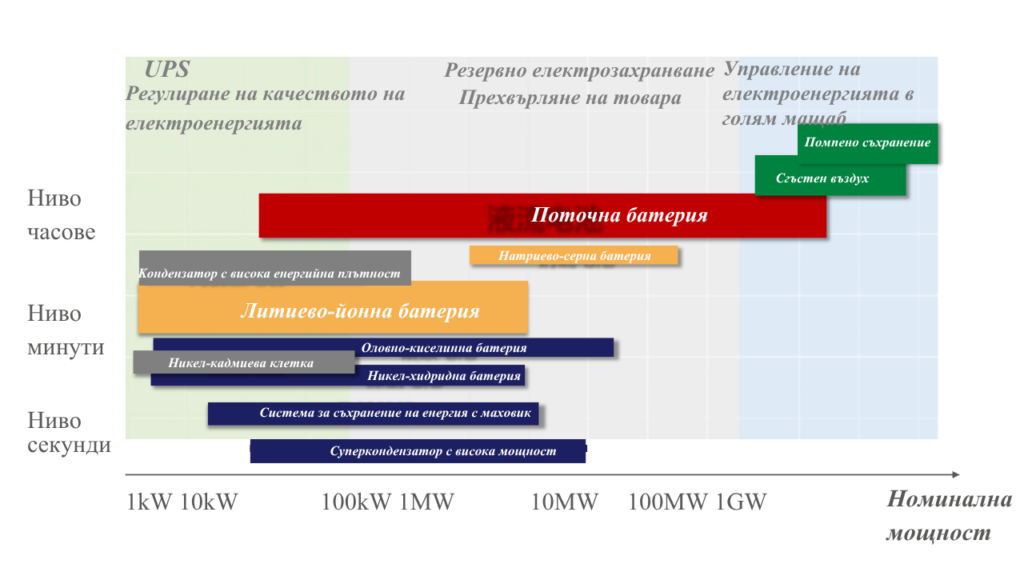

Поточната батерия е подходяща за съхранение на енергия с голяма продължителност
Висока физическа безопасност
Незапалим воден електролит, без риск от термично прегряване.
Екологична и лесна за рециклиране
Електролитът е за многократна употреба и напълно рециклируем.
Най-подходящият технически маршрут за дълготрайно съхранение на енергия.
Поточни батерии Shanghai Electric – разположение на заводите в Китай
Завод Байчън – провинция Дзилин
Площ: 30 044,84 m²
Годишен производствен капацитет: 1 GWh
Дата на производство: 2023
Завод Янчън – провинция Дзянсу
Площ: 11 000 m²
Годишен производствен капацитет: 1 GWh
Дата на производство: 2022
Завод Чаоху – провинция Анхуей
Площ: 26 000 m²
Годишен производствен капацитет: 1 GWh
Време на производство: 2020
Типичен VRB стек – 42 kW
| Модел | 42kW Стек |
|---|---|
| Номинална мощност | 42 kW |
| Плътност на тока | 140 mA/cm² |
| Диапазон на работното напрежение | 52 - 83,2 Vdc |
| Максимален постоянен ток | 801 A |
| Дълбочина на разреждане | 100% |
| Време за реакция при зареждане-разреждане | < 100 ms |
| Размери (Д × Ш × В) | 1390 × 730 × 680 mm |
| Общо тегло | Около 1200 kg |
| Работна температура на околната среда | 5 - 45 °C |
| Инструмент за преместване при монтаж | Мотокар |
Типична единична система – контейнерно решение 50 kW / 200 kWh
Системата се състои от един интегриран контейнер. Интегрираният контейнер включва стека, електрическата система, BMS, резервоарите за електролит, циркулационната система и системата за контрол на температурата.
| Модел | 50kW/200kWh |
|---|---|
| Номинална енергия | 200 kWh |
| Номинална мощност | 50 kW |
| Вход / Изход | AC 380V; 50Hz |
| Дълбочина на разреждане | 100% |
| Температура на околната среда | -15 - 60 °C |
| Комуникационен интерфейс | RS485 / Ethernet |
| Комуникационен протокол | ModbusTCP |
| Заемана площ | 6,5 × 2,5 m |
| Общо тегло | Около 28 T |
| Степен на защита | IP54 |
| Състав на системата | 20-футов контейнер |
Предимства
- ›Устройство за дълготрайно съхранение на електроенергия
- ›Интегрирана контейнерна система „всичко в едно“, бърз монтаж
- ›Интегрирано онлайн устройство за възстановяване на капацитета
Типично системно решение – 500 kW / 2000 kWh
| Модел | 500kW/2000kWh |
|---|---|
| Номинална енергия | 2000 kWh |
| Номинална мощност | 500 kW |
| Вход / Изход | 312 V ~ 499,2 V |
| Дълбочина на разреждане | 100% |
| Температура на околната среда | -15 - 60 °C |
| Комуникационен интерфейс | RS485 / Ethernet |
| Комуникационен протокол | ModbusTCP |
| Заемана площ | 15 × 9 m |
| Общо тегло | Около 100 T |
| Степен на защита | IP54 |
| Състав на системата - Стек | 20-футов контейнер |
| Състав на системата - Електролит | 40-футов контейнер × 2 |
Системата се състои от един захранващ контейнер и два контейнера за капацитет. Захранващият контейнер включва групата на стека, електрическата система и BMS. Контейнерът за капацитет включва резервоарите за електролит, циркулационната система и системата за контрол на температурата.
Типични продукти и решения
| Модел на продукта | ESS-2.5 | ESS-10 | ESS-50 | ESS-125 | ESS-250 | ESS-125 | ESS-250 | ESS-500 |
|---|---|---|---|---|---|---|---|---|
| Тип | Шкаф | Контейнерен тип | Разделен тип | |||||
| Номинална мощност (kW) | 2.5 | 10 | 50 | 125 | 250 | 125 | 250 | 500 |
| Продължителност на съхранение на енергия (h) | 1~4 | 2~6 | 2~8 | 1~4 | 1~2 | > 4 | > 4 | > 4 |
| AC напрежение (V) | 380/220 | 380 | ||||||
| DOD (%) | 100 | |||||||
| Цикличен живот (пъти) | > 20000 | |||||||
| Време за реакция (ms) | < 100 | |||||||
| Комуникационен интерфейс | Modbus RTU / Modbus TCP | |||||||
| Температура на околната среда (°C) | -30 °C ~ 50 °C | |||||||
| Сценарий | Домакинство | Индустрия и търговия | Страна на производство на електроенергия, страна на електрическата мрежа, страна на потребителя | |||||
Типично приложение – страната на мрежата
Haiyang – VRB проект за съхранение на енергия, 1 MW / 2 MWh
Местоположение: град Хайян, провинция Шандун, Китай
Среда: Близо до морето
Приложение: Независима електроцентрала за съхранение на енергия от страната на мрежата
Juancheng – VRB проект за съхранение на енергия, 1 MW / 2 MWh
Местоположение: окръг Хуанчен, провинция Шандун, Китай
Среда: Близо до селото
Приложение: Независима електроцентрала за съхранение на енергия от страната на мрежата
Dongying – VRB проект за съхранение на енергия, 1 MW / 2 MWh
Местоположение: град Дунин, провинция Шандун, Китай
Среда: В близост до индустриална зона
Приложение: Независима електроцентрала за съхранение на енергия от страната на мрежата
Типично приложение – мащабни проекти
Guanyun – VRB проект за съхранение на енергия, 10 MW / 20 MWh
Местоположение: окръг Гуанюн, провинция Дзянсу, Китай
Среда: Близо до морето
Приложение: Централизирана електроцентрала за съхранение на енергия в мрежата
Dengkou – VRB проект за съхранение на енергия, 50 MW / 200 MWh
Местоположение: окръг Денкоу, провинция Вътрешна Монголия, Китай
Среда: Разположена в пустинен район
Приложение: Централизирана електроцентрала за съхранение на енергия в мрежата
Baicheng – VRB проект за съхранение на енергия, 100 MW / 600 MWh
Местоположение: окръг Байчен, провинция Дзилин, Китай
Среда: Разположена в Северен Китай
Приложение: Централизирана електроцентрала за съхранение на енергия в мрежата
Карта на проектите по света
Повече от 50 проекта в световен мащаб
