Lange Zyklenlebensdauer
Bewährt über Tausende von Lade-/Entladezyklen.

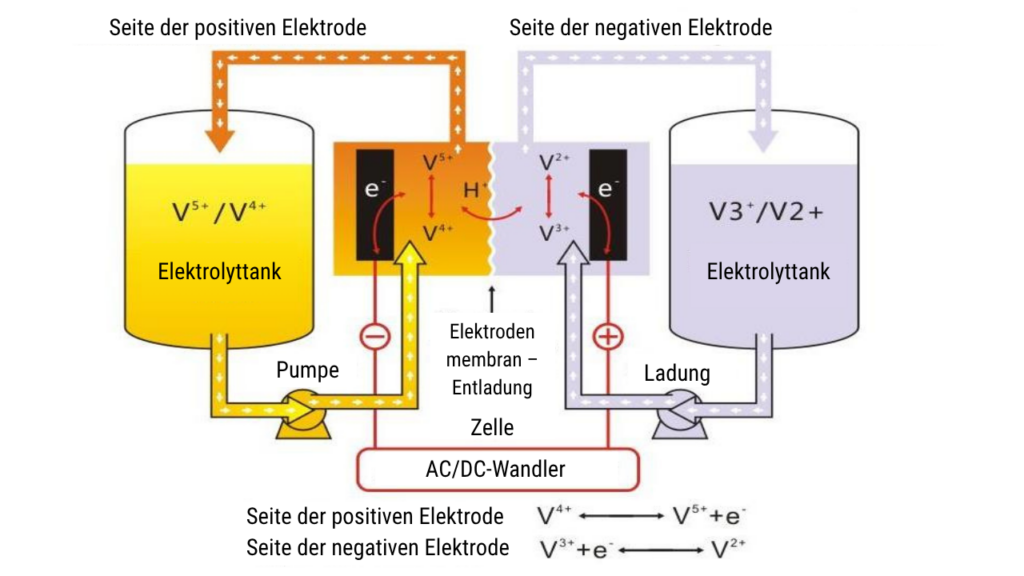

FunktionsweiseVanadium-Redox-Flow-Prinzip
Shanghai Electric · Vanadium-BESS
Shanghai Electric Flow-Batterie Energiespeichertechnologie
Anbieter von Langzeit-Energiespeicherlösungen mit sicherer, umweltfreundlicher und wirtschaftlicher BESS-Ausrüstung.
Technologie-Einführung – Vanadium-Redox-Flow-Batterie (VRFB)
SystemansichtIntegrierter Stack & Tanks
✓
Sicher
Wässriger Elektrolyt, keine Explosionsgefahr
↻︎
Lange Zyklenlebensdauer
>20 Jahre, >20.000 Zyklen
▣
Keine Degradation
100 % recycelbarer Elektrolyt
⊞
Erweiterbar
Modulare Leistung & Kapazität
♻︎
Keine Umweltbelastung
Reichlich vorhandener Rohstoff, umweltfreundlich

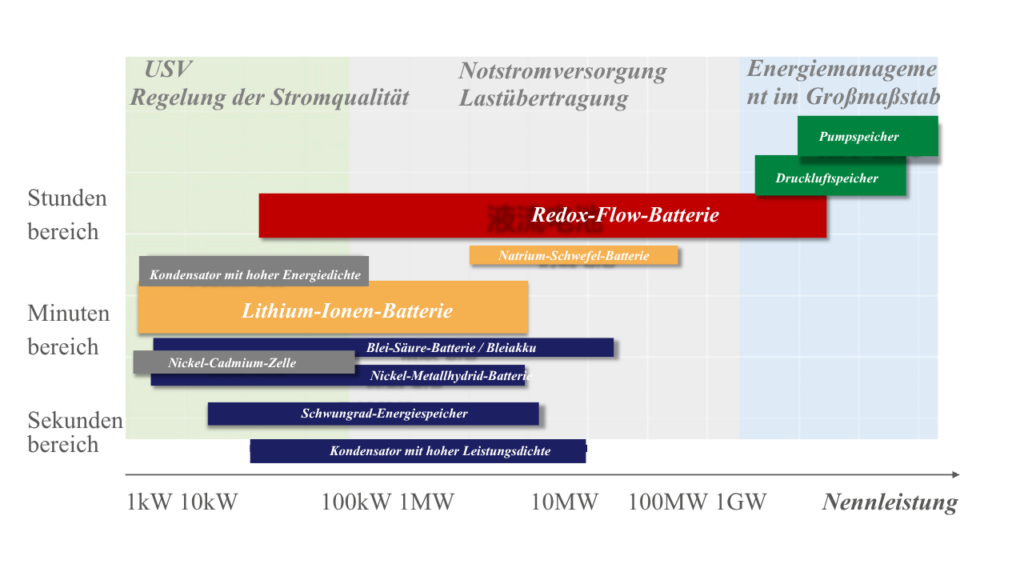

Flow-Batterie für die Langzeit-Energiespeicherung
Hohe physische Sicherheit
Nicht brennbarer wässriger Elektrolyt, kein Risiko eines thermischen Durchgehens.
Umweltfreundlich & leicht recycelbar
Der Elektrolyt ist wiederverwendbar und vollständig recycelbar.
Die am besten geeignete technische Lösung für die Langzeit-Energiespeicherung.
Shanghai Electric Flow-Batterie – Werksstandorte in China
Werk Baicheng – Provinz Jilin
Fläche: 30.044,84 m²
Jährliche Produktionskapazität: 1 GWh
Produktionsbeginn: 2023
Werk Yancheng – Provinz Jiangsu
Fläche: 11.000 m²
Jährliche Produktionskapazität: 1 GWh
Produktionsbeginn: 2022
Werk Chaohu – Provinz Anhui
Fläche: 26.000 m²
Jährliche Produktionskapazität: 1 GWh
Produktionsbeginn: 2020
Typischer VRFB-Stack – 42 kW
| Modell | 42kW Stack |
|---|---|
| Nennleistung | 42 kW |
| Stromdichte | 140 mA/cm² |
| Betriebsspannungsbereich | 52 - 83.2 Vdc |
| Maximaler DC-Strom | 801 A |
| Entladetiefe | 100% |
| Lade-/Entlade-Reaktionszeit | < 100 ms |
| Abmessungen (L × W × H) | 1390 × 730 × 680 mm |
| Gesamtgewicht | Ca. 1200 kg |
| Betriebsumgebungstemperatur | 5 - 45 °C |
| Installations-/Transportwerkzeug | Gabelstapler |
Typisches Einzelsystem – 50 kW/200 kWh Container-Lösung
Das System besteht aus einem integrierten Container. Der integrierte Container umfasst den Stack, das elektrische System, das BMS, die Elektrolyttanks, das Zirkulationssystem und das Temperaturregelungssystem.
| Modell | 50kW/200kWh |
|---|---|
| Nennenergie | 200 kWh |
| Nennleistung | 50 kW |
| Eingang / Ausgang | AC 380V; 50Hz |
| Entladetiefe | 100% |
| Umgebungstemperatur | -15 - 60 °C |
| Kommunikationsschnittstelle | RS485 / Ethernet |
| Kommunikationsprotokoll | ModbusTCP |
| Stellfläche | 6.5 × 2.5 m |
| Gesamtgewicht | Ca. 28 T |
| Schutzart | IP54 |
| Systemaufbau | 20ft Container |
Vorteile
- ›Langzeit-Stromspeichergerät
- ›All-in-One-Container-Integrationssystem, schnelle Installation
- ›Integriertes Online-Kapazitätswiederherstellungsgerät
Typische Systemlösung – 500 kW/2000 kWh Lösung
| Modell | 500kW/2000kWh |
|---|---|
| Nennenergie | 2000 kWh |
| Nennleistung | 500 kW |
| Eingang / Ausgang | 312 V ~ 499.2 V |
| Entladetiefe | 100% |
| Umgebungstemperatur | -15 - 60 °C |
| Kommunikationsschnittstelle | RS485 / Ethernet |
| Kommunikationsprotokoll | ModbusTCP |
| Stellfläche | 15 × 9 m |
| Gesamtgewicht | Ca. 100 T |
| Schutzart | IP54 |
| Systemaufbau – Stack | 20ft Container |
| Systemaufbau – Elektrolyt | 40ft Container × 2 |
Das System besteht aus einem Leistungscontainer und zwei Kapazitätscontainern. Der Leistungscontainer umfasst die Stack-Gruppe, das elektrische System und das BMS. Der Kapazitätscontainer umfasst die Elektrolyttanks, das Zirkulationssystem und das Temperaturregelungssystem.
Typische Produkte und Lösungen
| Produktmodell | ESS-2.5 | ESS-10 | ESS-50 | ESS-125 | ESS-250 | ESS-125 | ESS-250 | ESS-500 |
|---|---|---|---|---|---|---|---|---|
| Typ | Schrank | Container-Typ | Split-Typ | |||||
| Nennleistung (kW) | 2.5 | 10 | 50 | 125 | 250 | 125 | 250 | 500 |
| Speicherdauer (h) | 1~4 | 2~6 | 2~8 | 1~4 | 1~2 | > 4 | > 4 | > 4 |
| AC-Spannung (V) | 380/220 | 380 | ||||||
| DOD (%) | 100 | |||||||
| Zyklenlebensdauer (Zyklen) | > 20000 | |||||||
| Reaktionszeit (ms) | < 100 | |||||||
| Kommunikationsschnittstelle | Modbus RTU / Modbus TCP | |||||||
| Umgebungstemperatur (°C) | -30 °C ~ 50 °C | |||||||
| Anwendungsfall | Haushalt | Industrie und Gewerbe | Erzeugerseite, Netzseite, Verbraucherseite | |||||
Typische Anwendung – Netzseite
Haiyang 1MW/2MWh VRB energy storage project
Standort: Stadt Haiyang, Provinz Shandong, China
Umgebung: In Meeresnähe
Anwendung: Unabhängiges Energiespeicherkraftwerk auf der Netzseite
Juancheng 1MW/2MWh VRB energy storage project
Standort: Kreis Juancheng, Provinz Shandong, China
Umgebung: In Dorfnähe
Anwendung: Unabhängiges Energiespeicherkraftwerk auf der Netzseite
Dongying 1MW/2MWh VRB energy storage project
Standort: Stadt Dongying, Provinz Shandong, China
Umgebung: In der Nähe eines Industriegebiets
Anwendung: Unabhängiges Energiespeicherkraftwerk auf der Netzseite
Typische Anwendung – Großprojekte
Guanyun 10MW/20MWh VRB energy storage project
Standort: Kreis Guanyun, Provinz Jiangsu, China
Umgebung: In Meeresnähe
Anwendung: Zentrales netzgekoppeltes Energiespeicherkraftwerk
Dengkou 50MW/200MWh VRB energy storage project
Standort: Kreis Dengkou, Provinz Innere Mongolei, China
Umgebung: In einem Wüstengebiet gelegen
Anwendung: Zentrales netzgekoppeltes Energiespeicherkraftwerk
Baicheng 100MW/600MWh VRB energy storage project
Standort: Kreis Baicheng, Provinz Jilin, China
Umgebung: In Nordchina gelegen
Anwendung: Zentrales netzgekoppeltes Energiespeicherkraftwerk
Globale Projektstandortkarte
Mehr als 50 Projekte weltweit
